70–80%报价效率提升
图省事实测结果首轮报价依据已生成
工序建议4 道
加工风险2 项
成本明细15 项
总工时5 小时 25 分
CNC 台时费未匹配总价待工厂口径
图省事带来的报价变化
秒级报价快速形成第一版报价参考
上千张单日图纸处理目标
10分钟带一张图纸直接看效果
70–80% 为待验证效率目标，正式发布前需补充样本与测试条件；其他能力表现受图纸复杂度、工厂配置及网络环境影响。
AI时代，你需要一套更快的报价流程
重复看图、拆工艺、核成本，正在占用最有经验的报价人员。
传统方式报价人员串行处理
- 接收图纸业务整理并转交等待转交
- 逐张看图人工识别特征与风险30张串行
- 核算成本反复查设备、材料和外协多次往返
- 人工复核继续检查工艺与价格经验被占用
- 回复客户业务等待报价返回响应受限
图省事方式AI批量处理，人集中复核
- 批量进入30张图纸统一提交统一接收
- 批量解析识别特征、风险与要求AI处理
- 形成初稿工艺、工时和成本同步整理依据同屏
- 集中复核人只处理例外与关键判断人工把关
- 更快回复从首轮参考开始确认缩短等待
灰色分段线表示交接与等待，蓝色连续线表示批量推进；同样五个阶段，变化的是重复工作由谁完成。
报价有依据，过程可复核
沿着同一张图纸逐层展开，让每个判断有来源、每项成本有依据。
01 · 中心孔Φ50H7关键配合尺寸
02 · 贯穿孔Φ30H7孔系精加工
03 · 螺纹孔4×M8-7H钻孔并攻丝
04 · 底槽32JS8精铣保证尺寸
R1 · 原图公差多处形位公差要求较高平行度 0.01、垂直度 0.02，需保证加工精度
R2 · 产品风险提示孔系加工需重点控制图省事建议复核孔系同轴度和垂直度
批次准备编程、备刀与首件调机1h40
工序 10粗铣六面及外形CNC加工中心 · 60min
工序 20精铣底槽与螺纹孔CNC加工中心 · 90min
工序 30精镗 / 精铣主孔系CNC加工中心 · 60min
工序 40钳工去毛刺手动工具 · 15min
35钢材料含损耗¥96含 10% 损耗
人工¥263产品核算结果
检验¥26产品核算结果
调质外协¥100市场参考
CNC 台时待匹配未匹配工厂费率
已知直接成本 ¥385 · 调质参考 ¥100材料、人工与检验已核算；CNC台时费与管理费仍需补充

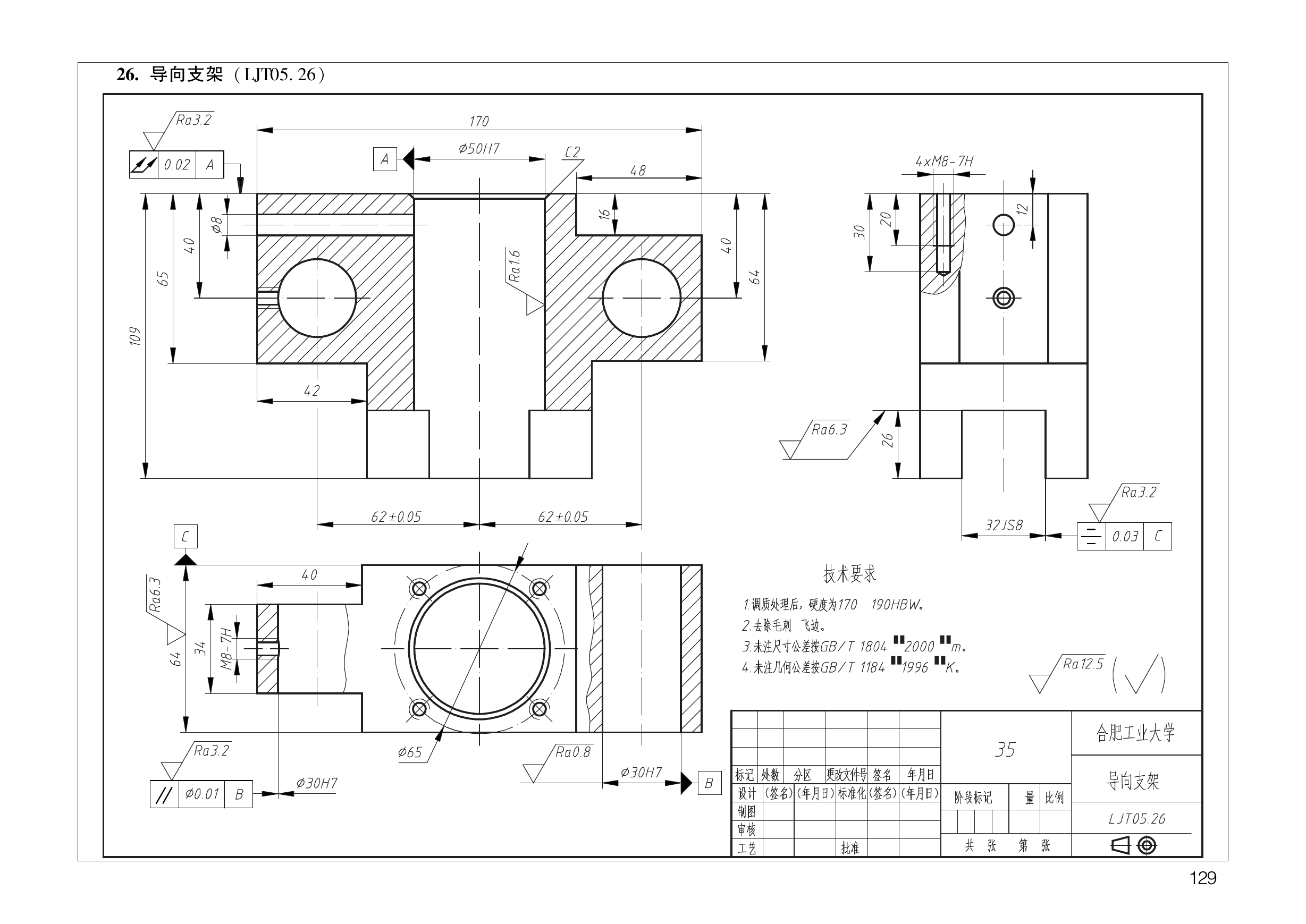

总价待工厂口径先从工程样图中，提取加工关键特征
图省事识别出中心孔、贯穿孔、螺纹孔和底槽；每项结果都回到 LJT05.26 原图位置。
- Φ50H7
- Φ30H7
- 4×M8-7H
- 32JS8
再把真正影响加工的风险，标回图纸
平行度、垂直度与对称度来自原图；孔系同轴度则作为图省事的加工风险建议，等待报价人员复核。
- 原图公差
- 风险来源
- 孔系复核建议
由图纸特征，推导出四道加工工序
批次准备 1小时40分，加工 3小时45分，共计 5小时25分。原图另有调质要求，外协时序仍需人工确认。
- 4 道主要工序
- 准备 1小时40分
- 加工 3小时45分
- 调质外协待确认
每一笔已知成本，都注明核算边界
35钢材料、人工、检验和调质外协参考逐项展开；尚未匹配的 CNC 台时费明确保留为待补充。
- 材料 ¥96
- 人工 ¥263
- 检验 ¥26
- 台时待匹配
依据已经形成，总价不在缺项时硬算
补充工厂 CNC 台时费与管理费后即可继续重算；在此之前，总价保持待工厂口径。
- 已知直接成本 ¥385
- 调质参考 ¥100
- 等待工厂配置

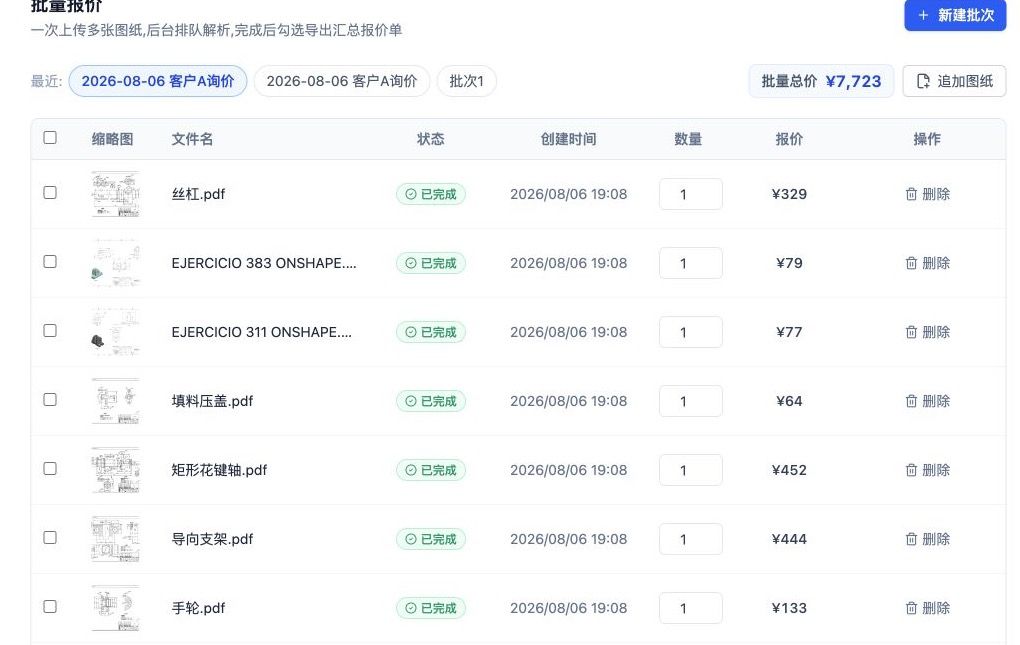

批量询价图纸，一次处理
以单日上千张处理能力为目标，报价人员集中查看状态、复核结果并快速导出。
同一张图，在不同工厂，本来就不该是同一个价格。
以下为独立工厂口径演示：同一组设备、材料与管理成本怎样改变报价，一眼对清。
你的工厂不必适应软件，而是让图省事先理解你的工厂。
| 成本项目 | 通用参考 | 当前工厂 |
|---|---|---|
| 设备台时 | ¥180/h | ¥220/h+¥40/h |
| 工序成本 | ¥480.00 | ¥591.80+¥111.80 |
| 材料与损耗 | ¥320.00 · 8% | ¥336.00 · 12%+¥16.00 |
| 检验与外协 | ¥120.00 | ¥120.00当前无变化 |
| 人工与管理 | ¥170.00 · ¥55/h · 12% | ¥182.00 · ¥68/h · 15%+¥12.00 |
| 目标利润 | ¥196.20 · 18% | ¥245.96 · 20%+¥49.76 |
工序 + 材料 + 检验外协 + 人工管理¥1,090.00利润 18%¥196.20
通用建议报价¥1,286.20
工序 + 材料 + 检验外协 + 人工管理¥1,229.80利润 20%¥245.96
当前工厂建议报价¥1,475.76
当前显示已匹配的工厂口径报价差额 +¥189.56
哪里不确定，直接问；哪里不合适，接着调。
以下为独立交互演示：围绕一张示例图纸追问原因、调整工艺，确认后再把变化带回报价。
我们没有磨床，这道工序怎么调整？
可改为“精铣 → 镗孔 → 珩磨”，同时增加同轴度终检。预计工时增加0.8h。
按当前工厂台时费，报价会变化多少？
设备、工时与检验费合计增加¥111.80；确认后再更新工艺与报价参考。
建议待确认，当前案例报价未改变¥1,398.20
设备磨床 → 珩磨机
工时+0.8h
检验增加同轴度终检
人工复核
AI先批量处理，人只需复核确认。
图省事帮助报价人员更快看图、拆工艺、核成本，把时间留给复核、判断和最终报价。
图纸信息严重缺失时，图省事会提示补充关键内容，由报价人员确认后再继续。
案例编号YM-240821-036
关键风险3项
建议工序8道
AI首轮参考¥1,398.20
- 风险位置与原图一致位置度、相交深孔与薄壁腔体均保留原图依据。
- 工艺路线可以执行设备、工序、工时与检验要求等待报价人员复核。
- 材料牌号需要补充图纸只标注 ALLOY STEEL，补充具体牌号后再确认。
还有3项需要报价人员确认
无需部署，打开网页就能开始
先上传一批图纸、查看解析结果、集中复核；工厂数据可以在使用中逐步完善。
准备一张脱敏图纸，10分钟演示直接看效果
现场看它如何识别图纸、提示风险、拆解工艺，并按你的工厂口径生成第一版报价参考。
- 带一张真实询价图纸
- 现场走完识图到报价依据
- 针对你的工厂问题直接追问
